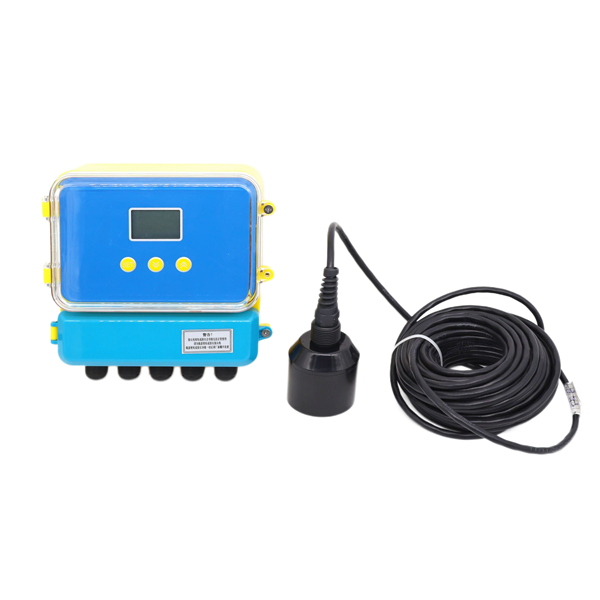

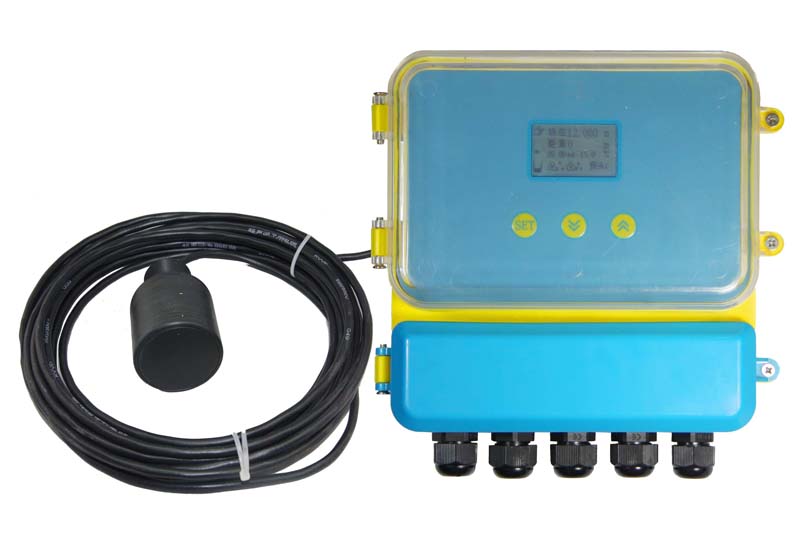

超声波泥位计-分体式标准型

产品名称:超声波泥位计-分体式标准型

功能:分体型

防护等级 显示仪表IP65,探头IP68

安装 探头根据量程和探头的选型


产品详情


 超声波泥位计、超声波淤泥界面仪、超声波测深仪    分体式标准型

一、简介

超声波泥位计,超声波污泥界面仪,超声波泥水界面仪为工业和市政领域长期可靠工作而设计。传感器浸入水中5-10cm就可工作,利用超声波发射与水中固体悬浮物回波分析,来确定污泥层的高度。应用于水厂、污水处理厂、洗煤厂、电厂、采矿场。

二、技术参数





产品名称

超声波泥位计-分体式标准型

分辨率

1mm或者0.3%(选大者)



5米、10米、15米、20米、最大为100

模拟输出

420mA/500Ω负载

测量精度

±3%~5%



220VAC    50Hz



中文液晶显示

继电器输出

(这是选配件)最大为2

环境温度

显示仪表:-20+60

         头:-20+80

防护等级

显示仪表IP65,探头IP68



可选485232通信(MODBUS协议)

安装探头

根据量程和探头的选型

探头电缆

10

三、产品优势

1> 采用物理全封闭探头:一体铸造无缝隙探头,使用寿命提高1-2年

2> 独特探头设计:选用不同探头,可以适应低浑浊度、中浑浊度和高浑浊度水质。

3> 先进回波跟踪算法:能在嘈杂的水下噪声中有效捕捉真实回波

4> 多种补偿模式:内置温度补偿,带温度提示,声速校正模式

5> 点阵式液晶,中英文菜单:使调试和应用变得更为容易,可以显示多种图形

6> 灵活的测量模式:物位和距离两种测量模式,可以灵活设置参考位置

7> 可编程继电器输出:继电器可编程,每个继电器可以设置成高位、低位报警或者关闭

四、应用范围

超声波泥位计,超声波污泥界面仪,超声波泥水界面仪为工业和市政领域长期可靠工作而设计。传感器浸入水中5-10cm就可工作,利用超声波发射与水中固体悬浮物回波分析,来确定污泥层的高度。

目前正在使用的客户有:深圳市水务集团、北控水务集团、中法水务投资有限公司、江河水务投资有限公司、天津创业环保、福建新大陆环保、莱芜矿业有限公司等。

应用于任意存在液/固两相界面的容器内。主要应用在以下地方:
水厂:沉淀池;
污水处理厂:初沉池、二沉池、浓缩池、SBR工艺水解池;
洗煤厂:沉淀池;
电厂:灰浆沉淀池;
采矿厂:浓缩池;

其他:石油/沥青分离池;纸浆池;饮料水澄清池;采矿澄清池;盐水罐;泥浆罐;

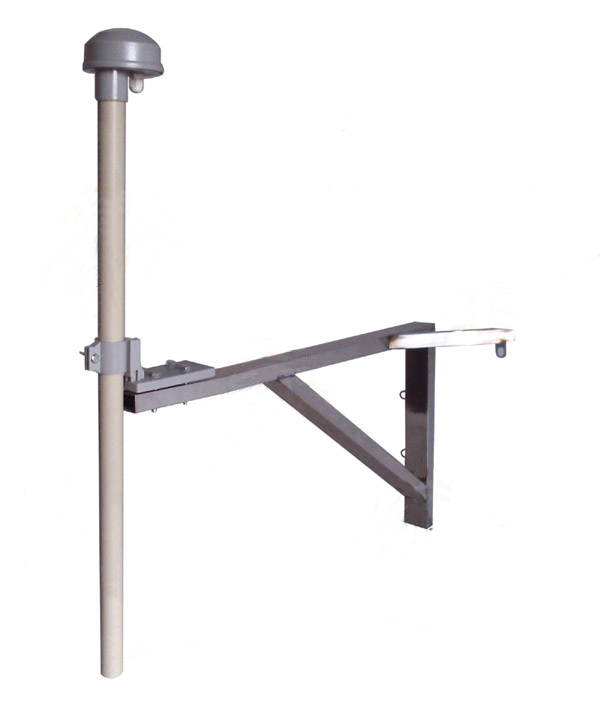

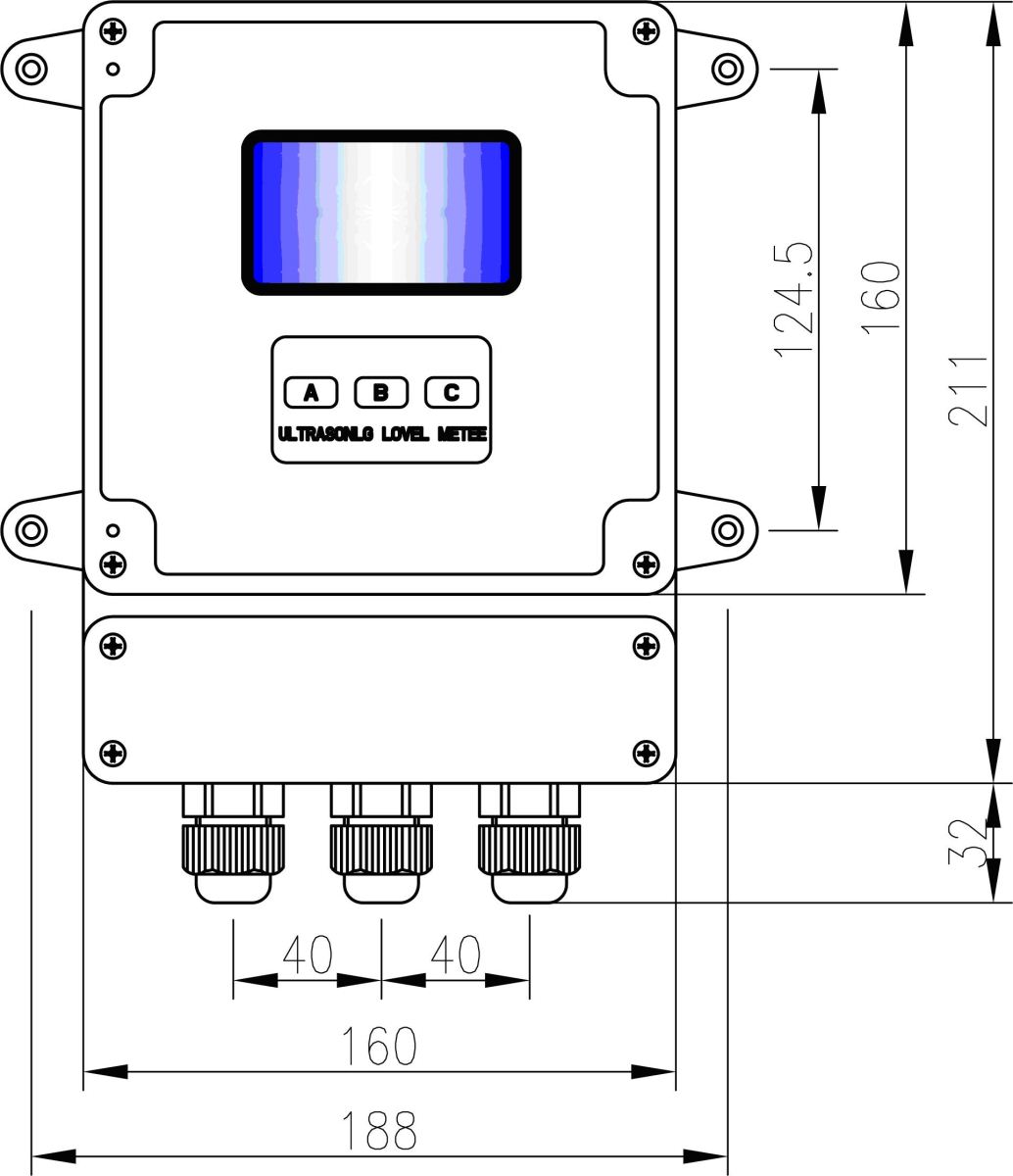

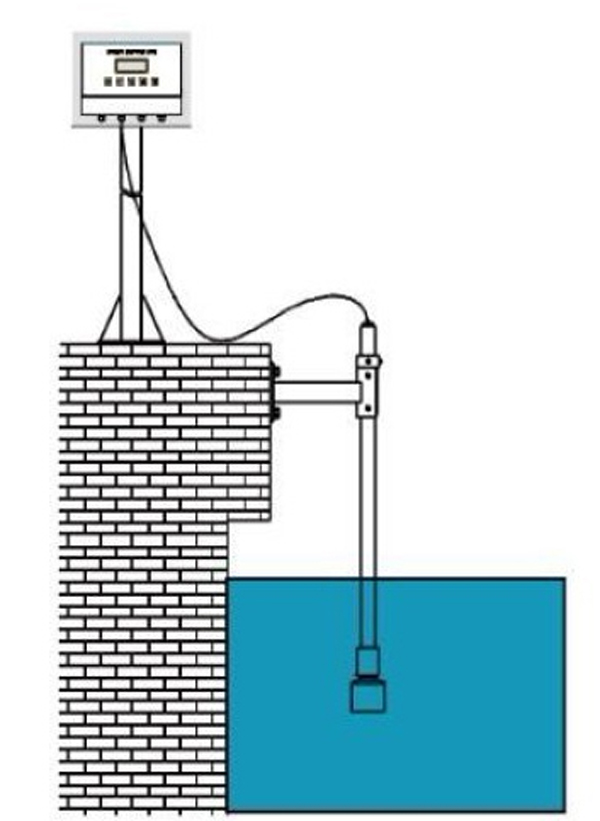

五、安装说明

 说明: http://www.ywj5188.com/UploadImage/edit/images/%E6%9C%AA%E5%91%BD%E5%90%8D10.JPG


说明: http://www.ywj5188.com/UploadImage/edit/images/%E6%B3%A5%E4%BD%8D%E8%AE%A1%E7%8E%B0%E5%9C%BA%E5%AE%89%E8%A3%85%E7%A4%BA%E6%84%8F%E5%9B%BE.jpg

六、选型需要知道的参数

1.被测量的介质类型,液体还是固体。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物,如果是固体:是否有粉尘。

2.介质的最低~最高温度,最低~最大压力。

3.介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。

4.是否需要防爆,防腐。

5.测量范围是几米,要求盲区是多少。

6.工作环境:例如敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否同大气压等。

7.工作电压:24VDC还是220VAC 。

8.输出信号:4~20mA电流、485通信输出还是继电器输出。

9.设备形式:分体式
