超声波物位计|超声波液位计|超声波料位计

名称:超声波物位计(超声波液位计、超声波料位计)

结构:分体式


防护等级:显示仪表 IP65,探头 IP68




产品详情

一、产品简介

       超声波物位计(超声波料位计测量料位,超声波液位计测量液位),是一种非接触式、高可靠性、高性 价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位 测量要求,是我们公司经过多年努力开发,拥有完全自主产权的新一代超 声波物位计。


二、简易调试

       由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知 道所需测量的基本情况,比如:测量范围、零点、满程和现场工况等等。 因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波物位 计菜单简易设置操作说明”。

       其他: 探头选择、参数校正、算法选择这三个项目请不要自行修改。

超声波物位计,正常情况下,按照说明书的安装要求,安装好设备后,只需 要设置以下几个参数,设备就可以正常使用了。

       面板上有三个按键,通过这三个按键可对仪表进行调试。调试后液晶 屏幕上显示测量值。


      功能:1.进入菜单项,2.退出当前菜单项,3.确认参数修改。


      功能:1.移动光标,2.修改参数,3 选择菜单。

三、主要技术指标

功 能

一体型

分 体 型

量程

5 米、10 米、15 米、20 米

30 米、40 米、50 米、60 米

 5 米、10 米、15 米、20米、

30 米、40 米、50 米、60 米

测量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm 或 0.1%(取大者)

3mm 或 0.1%(取大者)

显示

中文液晶显示

中文液晶显示

模拟输出

4 线制 4~20mA/510Ω负载

2 线制 4~20mA/250Ω负载

4~20mA/510Ω负载



继电器

可选配 2 个 AC 250V/ 8A 或 DC 30V/ 5A,状态可编程

(可选配)2 个或者 4 个 AC

250V/ 8A 或 DC 30V/ 5A,状

态可编程



供电

标配 24VDC

可选 220V AC+15% 50Hz

可选 12VDC 或者电池供电

标配 220V AC+15% 50Hz

可选 24VDC 120mA

定做 12VDC 或者电池供电

环境温度

显示仪表-20~+60℃,

探头-20~+80℃

显示仪表-20~+60℃,

探头-20~+80℃

通信

可选 485 或者 232 通信

可选 485 或者 232 通信

防护等级

显示仪表 IP66,探头 IP68

显示仪表 IP65,探头 IP68

探头电缆

可达 100 米,标配 10 米

探头安装

根据量程和探头的选型

根据量程和探头的选型




 产品功耗

分体式用 24V 电源供电,不带继电器功耗是 100mA,带 2路继电器 150mA,4 路继电器要 200mA. 具体功率如下:

无继电器是 24×100mA=2.4W;

2 路继电器是 24×150mA=3.6W;

4 路继电器是 24×200mA=4.8W;



 产品功耗

一体式四线制用 24V 电源供电,不带继电器功耗是 80mA,2路继电器 150mA, 具体功率如下:

无继电器是 24×80mA=1.92W;

2 路继电器是 24×150mA=3.6W;

 产品功耗

一体式二线制用 24V 电源供电,不能带继电器,功耗是20mA。

功率是 24×20mA=0.48W;


四、安装指南

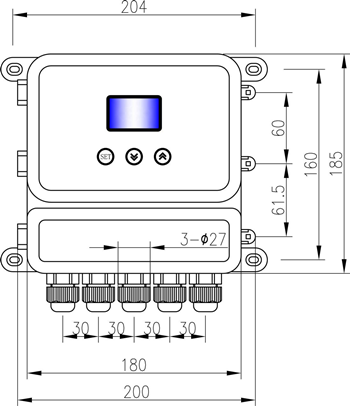

物位计安装尺寸,分体式超声波物位计标准型,宽度×高度×厚度=200×210×90 毫米:

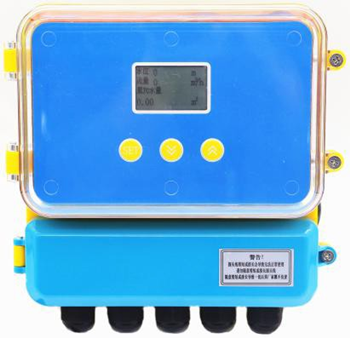

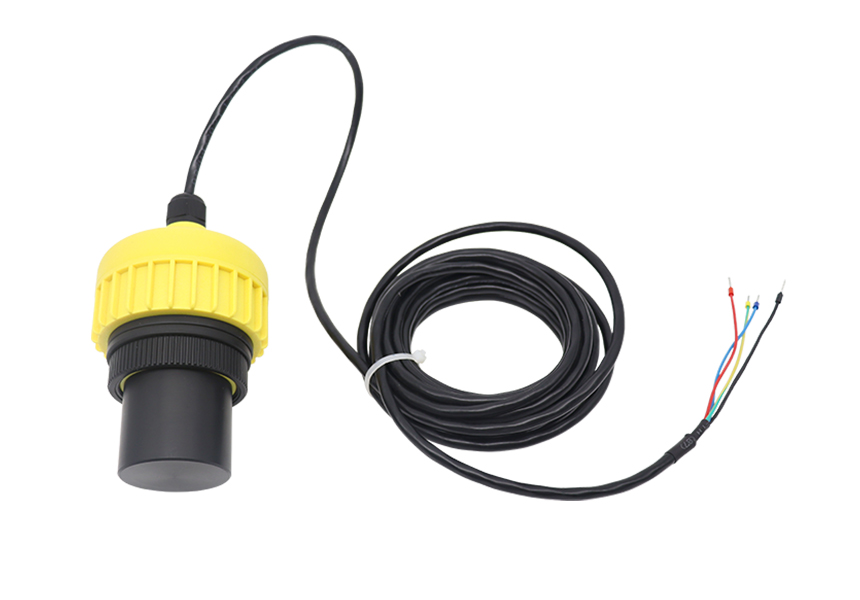

                        实物图                                                                结构图
