工业水位测量中，狭小管径的测量一直是工程师们的痛点。近日，大禹电子技术团队接到一位客户需求：在一根直径仅150mm、高达10米的PVC管道内实现精准水位监测。客户最初认为，必须选用带有极小发射角的超声波探头才能避免信号遮挡。然而，经过深入分析与现场验证，我们给出了结论：只要管道内壁平整，不需要纠结发射角度。

　　超声波液位计的工作原理是通过发射声波并接收回波来计算距离。在开阔水域，为了避免波束打到池壁，确实需要控制发射角(波束角)。但在直径150mm的垂直管道中，物理环境发生了奇妙的变化。

　　由于管道内壁光滑且连续，超声波在向下传播的过程中会遇到管壁反射。当管道直径相对于量程较小时，声波会在管内形成一种“聚焦效应”——即使初始发射角稍大，声波也会像在声学波导中一样，被限制在管道内部沿轴向传播，而不会轻易“逃逸”到管壁外的盲区。因此，大禹电子的标准超声波探头完全适用，无需定制特殊窄角探头。

　　但有一个绝对前提：管道内壁必须平整

　　这个方案不是所有管道都适用。大禹电子之所以敢，关键条件：管道内壁从上到下必须平整、光滑，不能有大的焊缝、法兰盘凸起、严重结垢或不规则变径。一旦内壁粗糙或有障碍，声波会发生不规则散射，聚焦效应被破坏，测量就会变得不稳定甚至失效。所以，安装前请务必确认管道内壁状态。

　　为什么还需要“零点能设到10米”?

　　既然5米量程的传感器硬件够了，那仪表的软件设置就要跟上。管道总高10米，传感器通常安装在管道顶部。测量得到的“距离值”是从传感器到水面的长度，而用户需要的是“水位值”——通常定义为从管道底部计起的水面高度。

　　这就要求仪表的参考零点(即空高基准)可以灵活设置。大禹电子推荐的超声波水位计，允许用户将最高参考零点设置为10米。原理很简单：仪表实时测得距离L，用户设定管道总高H=10米，则水位 = H - L。这样，即使传感器物理量程只有5米，只要回波能测到0~5米范围内的距离，系统就能正确换算出0~10米的完整水位。

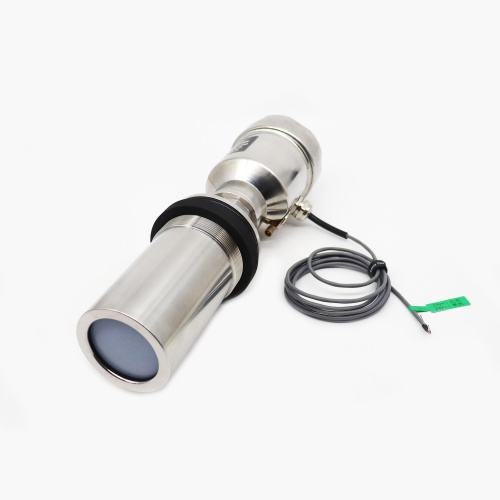

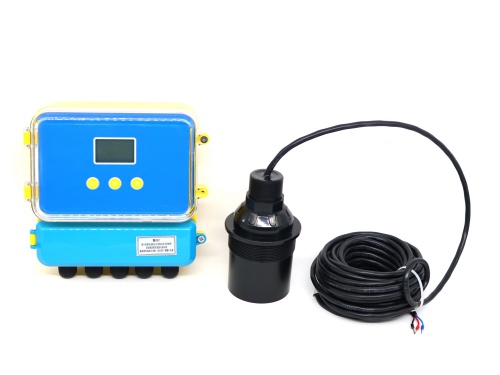

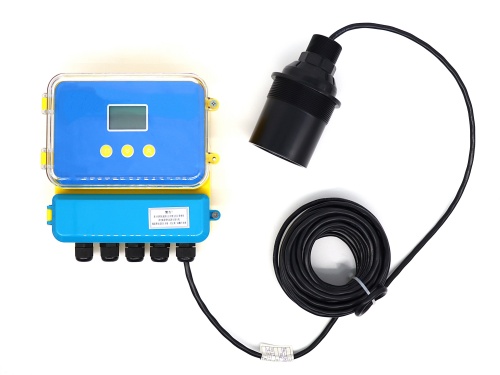

　　基于以上原理，大禹电子为您推荐一套成熟的一体化测量设备。我们的分体式或一体式超声波水位计，具备灵活的参数配置功能，支持用户自定义最高参考零点，完美适配10米深的管道工况。同时，我们的产品已在各类150毫米PVC及金属管道中拥有大量成功应用案例。

　　选择大禹电子，不仅是选择了一款仪表，更是选择了一套经过实战验证的管道液位监测智慧方案。我们将用专业的声学技术，为您化解复杂工况下的测量难题。
