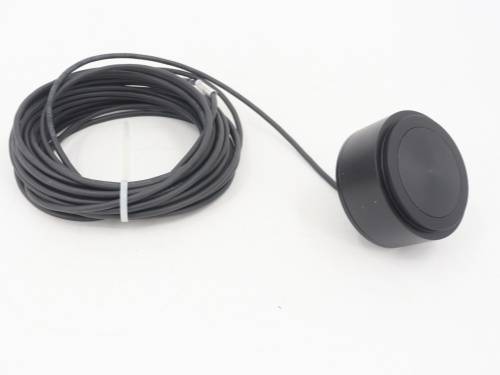

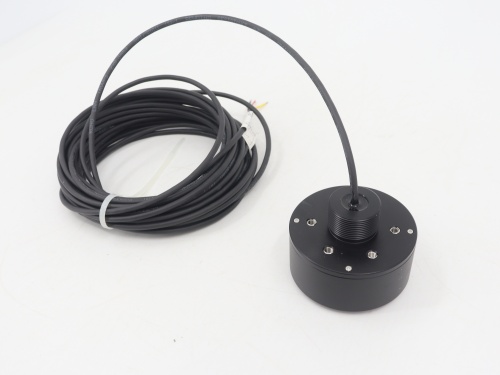

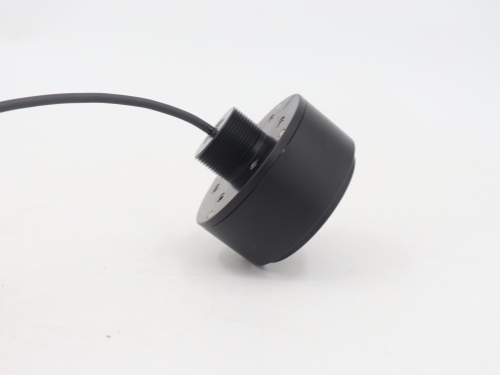

最近有拿到大禹电子1MHz侧扫换能器样品的客户朋友问到：规格书标注驱动电压需<400Vpp，那实际调试时如果用300V、200V甚至100Vpp去驱动，对发射效果的影响到底有多大?

　　这个问题非常典型，很多工程师第一次接触压电类探头，容易默认“电压减半、功率减半”，其实在超声波领域，情况要“剧烈”得多。

　　压电陶瓷材质的换能器，在1MHz谐振频率点工作时，特性近似于纯电阻负载。这时候的发射功率和驱动电压的峰峰值(Vpp)并不是简单的正比关系，而是平方关系——电压怎么变，功率就得跟着“翻跟头”。

　　我们拿大家调试时常用的几档电压做个直观对比(以100Vpp下的功率为基准)：

　　如果驱动提到200Vpp，电压是原来的2倍，发射功率会直接变成4倍;

　　调到300Vpp，电压是3倍关系，功率能拉到9倍;

　　如果用足规格上限400Vpp，电压是4倍，功率则能达到100Vpp时的16倍。

　　反过来算也很清楚：同样是降压，从400Vpp降到300Vpp，功率会掉到峰值的一半多;要是只给200Vpp，功率只剩四分之一，“嗓门”一下子就小了。

　　对于水下侧扫声呐这类应用，发射功率基本决定了声源级强弱。功率足，远距离探测和对细小目标的回波表现会更从容;功率偏低，有效扫测距离自然会明显收缩。所以我们一般建议在不超过400Vpp安全阈值的前提下，尽量根据设备的供电条件和对作用距离的要求，把驱动余量给足。

　　不少客户样品测试时觉得回波偏弱、远处扫不到，先别急着怀疑探头，不妨看看驱动板的输出电压有没有留够。压电换能器的特性摆在这里，电压给到位，性能才出不来。

　　调试中如果遇到阻抗匹配、波形异常的问题，欢迎随时联系大禹电子技术团队，我们提供一对一实测支持，帮您把参数调到位。
