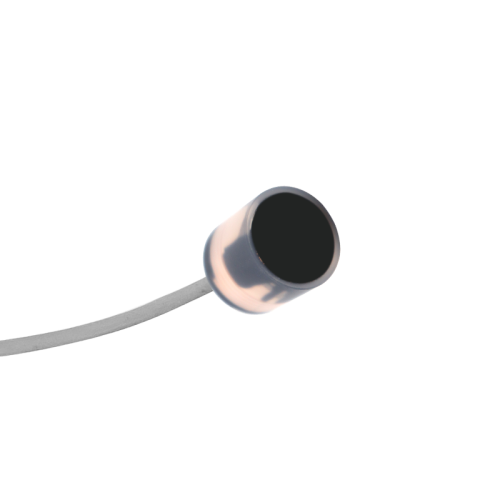

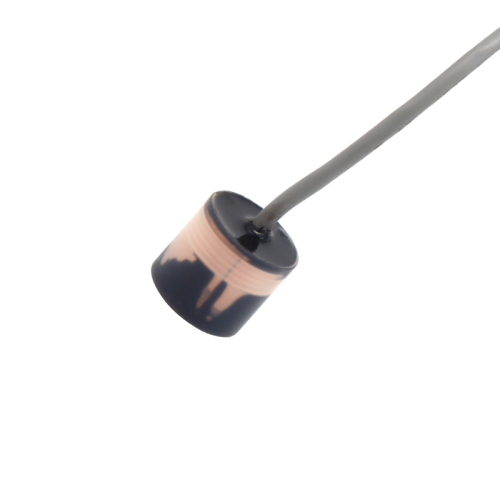

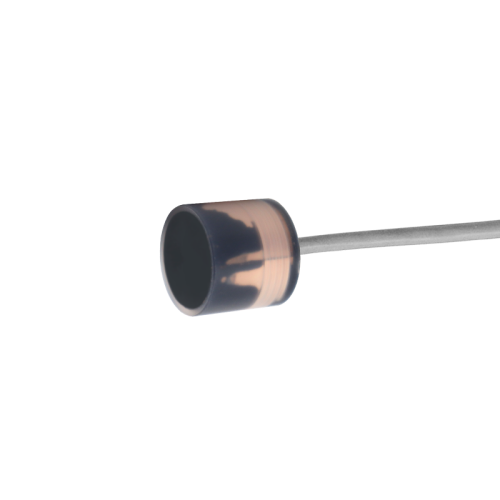

在大禹电子超声波风速风向仪的应用中，换能器屏蔽线的处理常让客户纠结：一根是直接接到信号负极上，另一根是单独接到板子的地上，到底哪种更好?

　　其实，单看这两种接法本身，很难分出谁优谁劣。因为真正的差别，不在于屏蔽线接哪里，而在于您选用的是“单端放大电路”还是“差分放大电路”。

　　“屏蔽线接到负极上”，通常对应的是单端放大电路。这种电路只有一路信号，参考点是公共地(GND)。外界噪声会直接叠加在信号和地之间，没法通过相减来消除，所以抗共模噪声的能力偏弱。不过它的优点也很明显：只需要单电源供电，电路设计简单，成本低，很多简易的超声波模块接收端都用单端放大。

　　反过来，如果选择的是差分放大电路，换能器的信号正极、信号负极、屏蔽线这三根线，就必须分别单独接到三个端子上。差分电路的优势在于，它有两路信号(信号+和信号-)，当外界电磁干扰或电源噪声作为共模干扰同时叠加在两路信号上时，差分放大器通过相减，就能把噪声直接抵消掉。因此，差分电路的抗干扰能力很强。

　　当然，差分电路也有代价。传统超声波差分接收很多需要双电源供电(虽然也可以单电源，但并非绝对)，电路相对复杂，成本也更高。

　　所以，选哪种接法，关键看您的实际工作环境。如果现场电磁干扰小，对成本敏感，单端放大电路足够用;如果现场环境复杂，存在较强的电磁干扰或电源干扰，为了数据稳定，建议直接选用差分放大电路，并严格按照三线分离的方式接线。

　　大禹电子建议您在选型或设计电路前，先明确现场工况，如有疑问，欢迎联系我们技术团队帮您把关。
