IP68 超声波水位计说明书
IP68超声波水位计又称水下测距传感器
一、产品简介
利用声波介质对被检测物进行非接触式和无磨损的检测。

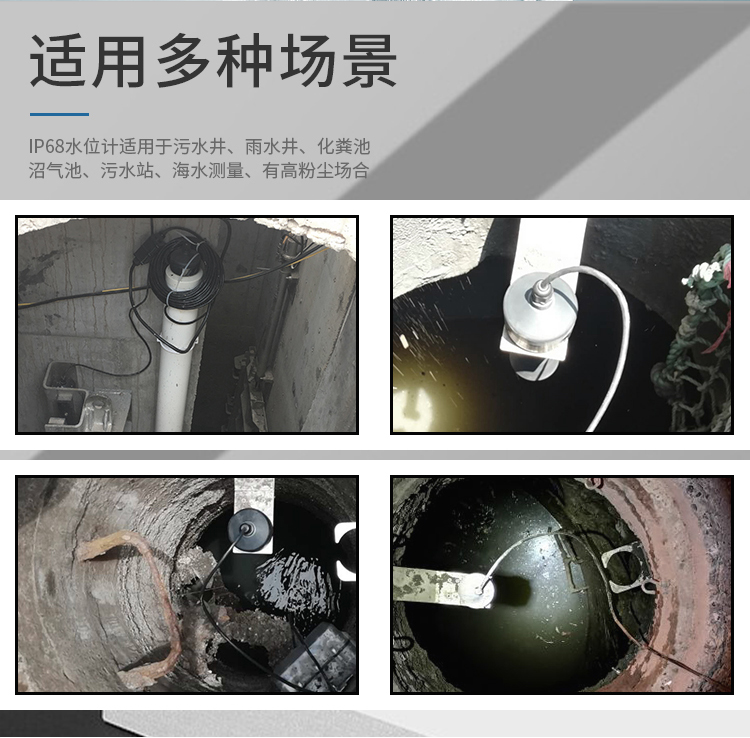

超声波水位计主要是检测污水、河水、清水，能够测量传感器发射面到水表面的距离值。
产品防护等级达到IP68水平可以在水下10米以内深度长期浸泡，不会损坏。(注意仪表的电缆线出线部分需要现场接线后可靠密封，避免进水)
二、测量原理
超声波探头发射出的超声脉冲，通过空气传播到被测水面，经反射后再通过空气返回到超声波探头。
因为发射和接收的时间都是能够知道的，根据这个时间×声速÷2=探头发射面到水面之间的距离。
计算公式：D ＝ C*t/2
(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。
如果发射和接收时间差是0.01秒，声速是340米/秒。
340米/秒×0.01秒=3.40米
3.40米÷2=1.70米
也就是探头发射面到水面之间的距离是1.70米。
三、产品特点
防护等级高：IP68。
响应时间短
通过RS485 完成地址设置
丰富的输出方式：模拟量或者RS485，跟供电电压有关。

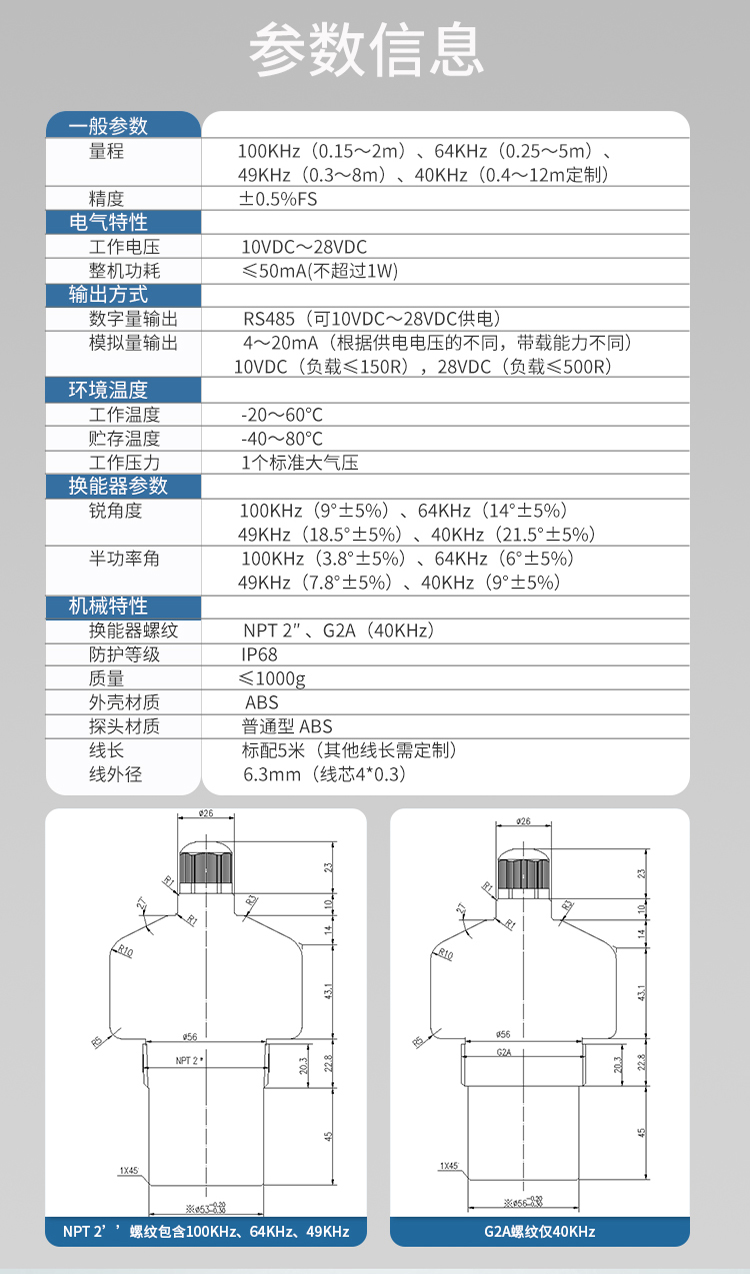

四、主要技术指标
测量范围：1米，2米，3米，4米，5米，6米，7米，8米；
测量输出结果：探头发射面到被测水面之间的距离值；
传感器螺纹：根据测量范围不同，螺纹不同；
盲区范围：根据测量范围不同，盲区不同；
供电电压：直流24V，输出1路4-20mA或者1路RS485 MODBUS协议；
供电电压：直流12V，输出1路RS485 MODBUS协议；
显 示：无显示
配套电缆长度：1米
电缆出线：4芯
工作环境温度：-20～+60℃；
工作环境压力：一个标准大气压；
工作环境湿度：≤90%RH非凝结；
五、外形和接线

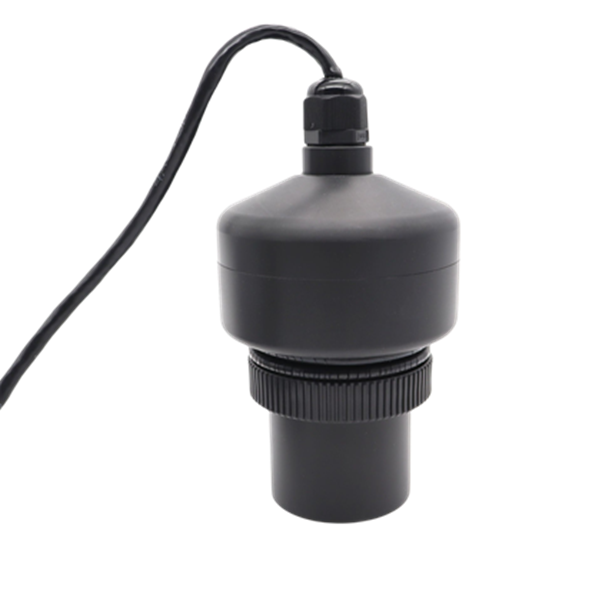

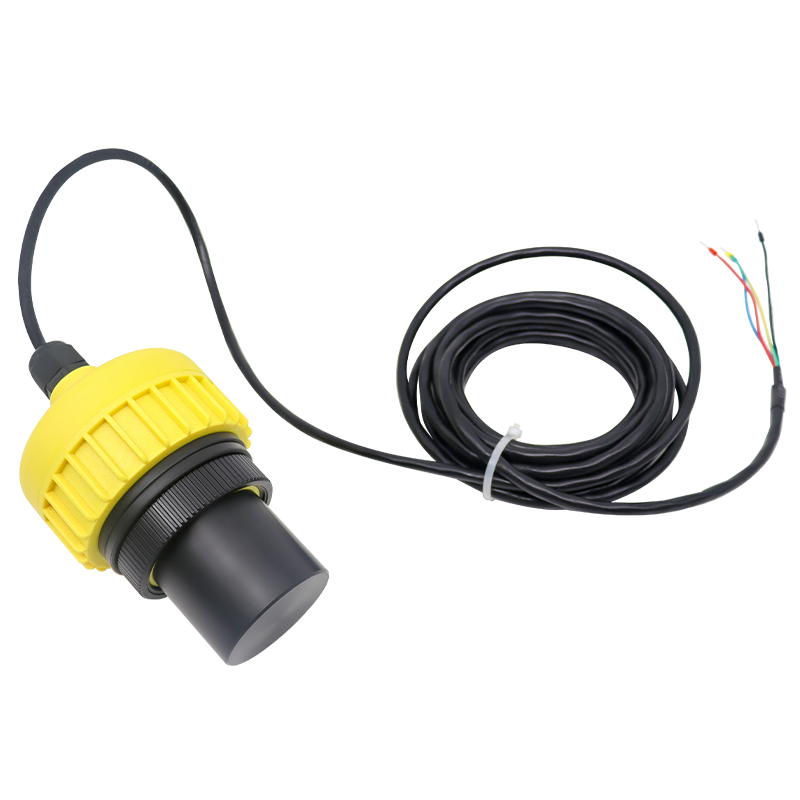

5.1 产品外形
①不同测量范围的产品的外形尺寸会不一样。
②因为产品在不断升级中，产品的外形尺寸会不断修改，说明书中的图片仅供参考。

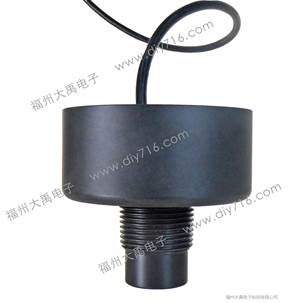

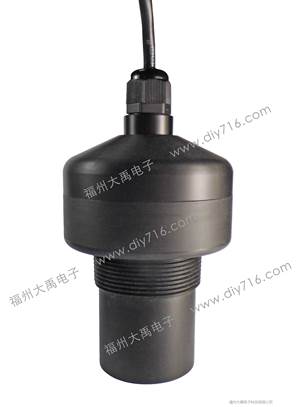

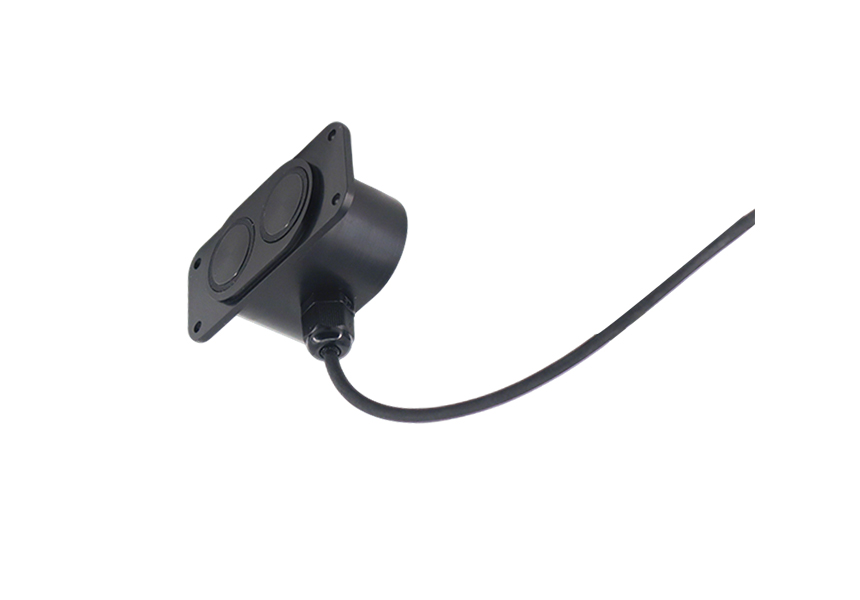

（ 图一：此款为客户定制，不予提供） （ 图二 ）
凡客户定制的特规产品，不做外供。如需有特殊要求的客户，请提供具体参数。可在洽谈协商后，由本公司自主研发生产。
