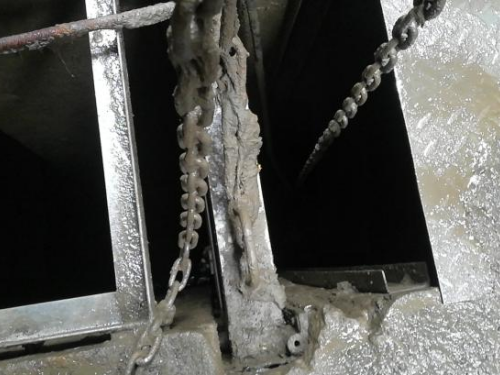

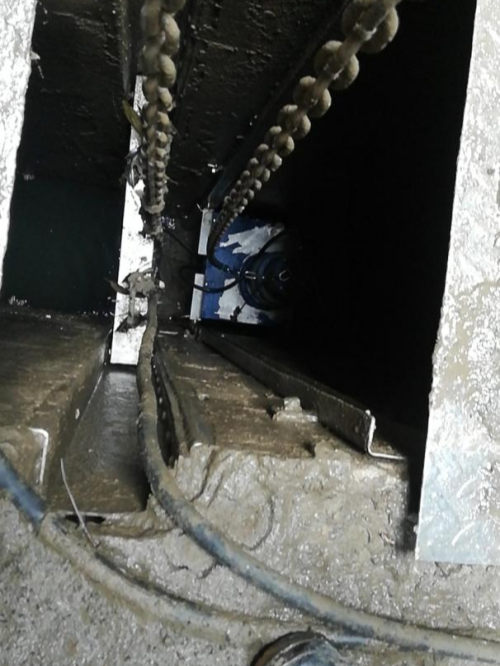

在城市污水处理系统中，格栅池是拦截悬浮物、保护水泵和后续处理单元的第一道关口。为了确保格栅机能够根据前后水位差自动、高效地运行，实现对栅渣的精准清理，稳定可靠的液位测量至关重要。

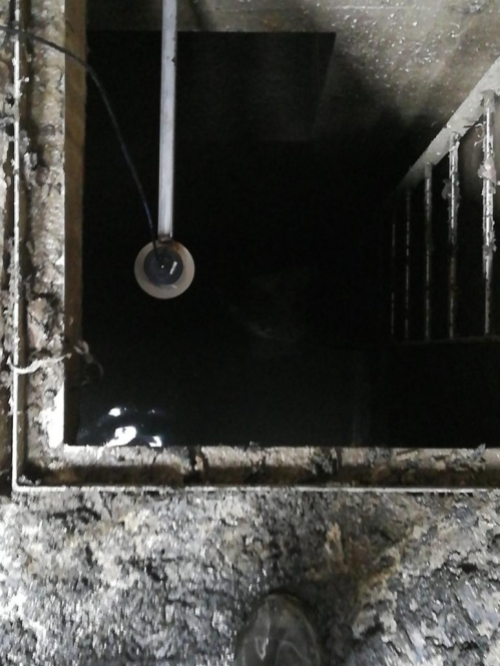

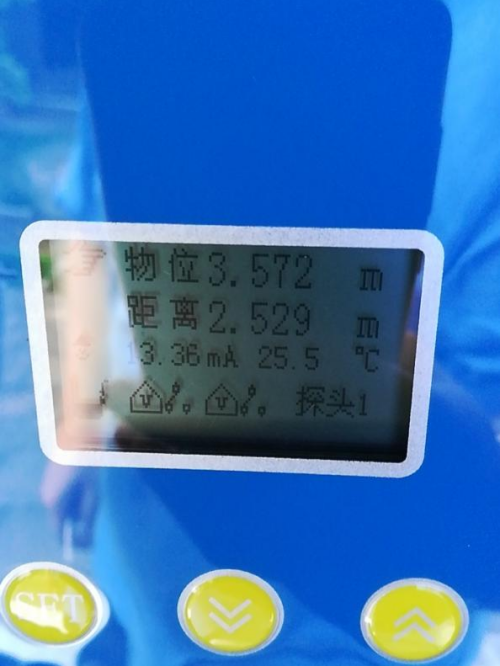

　　近日，大禹电子技术团队前往四川某大型污水处理厂，成功完成了超声波液位差计的现场指导安装与调试，有效解决了格栅前后液位平衡测量的难题，为污水厂的智能化运行提供了坚实保障。

　　一 适用工况

　　✅ 适合的场景：

　　介质：水、污水、酸碱液、油类等液体表面(需形成有效声学反射面)。

　　环境：敞口容器、明渠、排水泵站、拦污栅前后。

　　测量范围：通常在 0.3~15m 区间(量程越大，盲区越大)。

　　❌ 严禁或极不适用的场景(会直接导致测量失败)：

　　剧烈泡沫：泡沫会吸收声波能量而非反射(如生化池曝气、造纸白水)，读数会跳动或丢波。

　　强蒸汽/水雾：声速在蒸汽中变化剧烈，且水雾会衰减信号(如高温染色机、蒸汽伴热罐)。

　　粉尘/颗粒物：声波会被粉尘散射(如水泥仓、煤粉仓)。

　　液面剧烈波动/有漩涡：反射面倾斜，回波偏离探头(需加装静井或导波管)。

　　介质温度剧烈变化：超过±5℃/分钟的变化会导致声速补偿滞后，产生额外误差

　　二、核心注意事项(维护避坑指南)

　　温度补偿：虽然仪表自带温度探头，但若探头被阳光直射或安装在热源上方，测得的温度与声波路径实际温度不符，会造成系统误差。建议对探头进行遮阳隔热。

　　盲区：仪表显示的“最高液位”绝对不能进入盲区(通常距探头前端 0.3~0.5m)，一旦进入，仪表会输出错误电流或保持末次值。

　　干扰回波：容器内的横梁、加强筋、爬梯会产生虚假回波。现场需用HART手操器或软件做“回波曲线抑制”(即学习功能)来屏蔽固定障碍物。

　　结露与结垢：探头表面若有水珠或污泥，声波耦合效率会大幅下降。冬季需防结冰，夏季需防止冷凝水滴落遮挡探头(安装时可加装防滴溅护罩)。

　　接线要求：两线制供电需计算线缆压降(保证终端电压≥17VDC);四线制需注意避免与变频器动力线同管敷设，否则会因电磁干扰导致跳数。

　　三、安装硬性要求(直接影响精度)

　　安装环节占现场故障原因的 70% 以上，请重点对照这四条：

　　垂直度：探头发射面必须水平安装，与液面呈 90° 垂直。哪怕倾斜 2°，回波强度就会衰减 50% 以上。

　　避开障碍物：探头发射的声波是锥形波(半角约 7°~15°)。安装时，探头距罐壁或障碍物的水平距离 ≥ 0.5m，且锥角范围内(可计算：障碍物高度 = 距离×tan15°)绝对不能有凸起物。

　　安装位置：严禁安装在进料口正上方(液面扰动大)或泵的吸入口正上方(产生漩涡)。理想位置是容器直径的 1/3 至 1/2 处，且远离剧烈搅拌器。

　　管路安装(分体式)：探头与主机之间的同轴电缆长度有严格要求(通常推荐 ≤50m，且需使用专用低电容电缆)。如果超长，必须加装防雷/信号放大器，不可随意剪断延长普通屏蔽线。

　　特别提醒

　　如果你测量的是明渠流量，上下游的液位差通常很小(比如几厘米)，此时绝对误差会被放大。强烈建议：

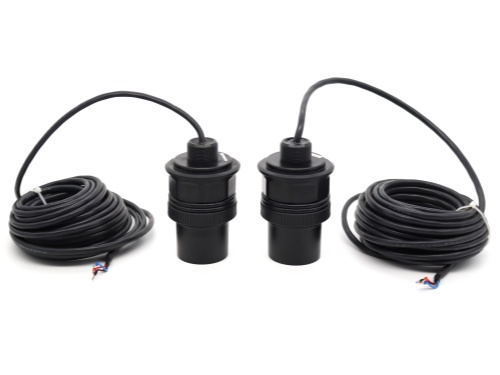

　　不要直接用两路单独表头的差值计算，而要用“一体化双通道液位差计”，它能同步采样消除液面波动的时间差，且必须加装静水井(让探头测量静止水面)，否则积分流量误差会超过 ±5%。

　　本案例的成功实施，再次印证了大禹电子在超声波物位测量领域的技术专业性与工程实践能力。无论是复杂的工业现场还是严苛的市政工况，大禹电子都能提供从产品选型、安装指导到售后支持的一站式解决方案。我们致力于以精准的传感技术，赋能环保水处理行业的数字化转型!
