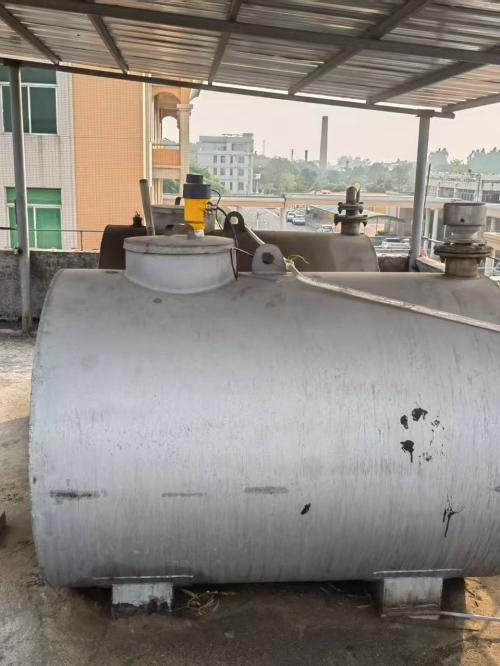

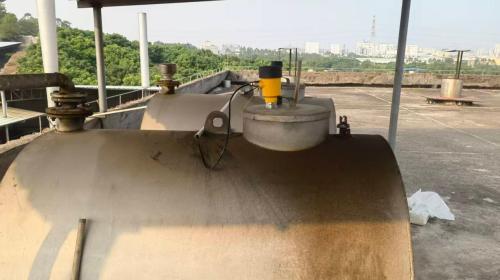

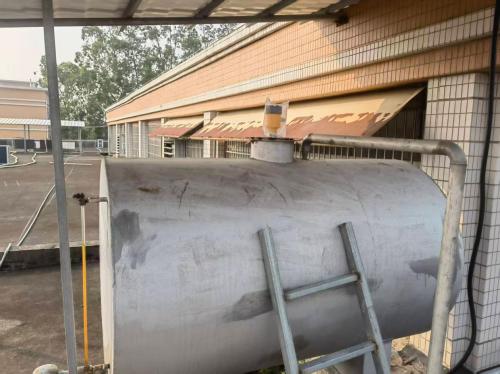

在封闭罐体内测量液位，雷达液位计本身性能再好，如果安装不到位，数据照样不可靠。2026年9月，大禹电子技术团队前往佛山某炼油厂，现场指导雷达液位计的安装。结合这次实操，我们把安装过程中必须盯紧的关键点梳理出来，供有类似工况的用户参考。

　　一、安装位置：先避开干扰源，再谈测量

　　雷达液位计发射的是高频电磁波，罐内任何金属构件都可能产生强烈回波，干扰真实液位信号。安装点必须避开搅拌器、加热盘管、爬梯、加强筋、支撑梁等内部构件。同时要远离进料口，建议保持1.5米以上距离，因为进料时的冲击、飞溅和液面波动会严重影响测量稳定性。罐体正中央往往也是进料或搅拌最剧烈的区域，应主动避开。此外，安装点与罐壁要保持足够距离，一般不小于200毫米，大直径罐体还需根据天线角度进一步加大，否则可能产生错误读数。

　　二、角度与间距：垂直是硬指标

　　天线中心线必须垂直于液面，这是保证回波质量的前提。允许的最大偏差只有3°。罐顶接口歪斜、法兰不平，都会让雷达波打偏，回波信号变弱甚至丢失。安装时务必用水平仪校准，确保天线垂直向下。

　　三、管嘴与天线：别让短管挡住信号

　　过高的安装短管会导致背景信噪比升高，消耗液面反射的信号能量，造成信号偏弱甚至失波。应尽量缩短管嘴长度。如果喇叭天线长度小于安装短管长度，必须使用天线延伸管，确保天线延伸出短管，不能让雷达束指向罐壁。若采用透镜天线外配法兰，务必确保天线的PTFE球面部分完整露出法兰面，避免缩在法兰内造成背景杂波干扰。

　　四、环境干扰：电磁与液面波动都要防

　　雷达液位计应远离变频器、大功率电机等设备，距离建议5米以上，避免电磁辐射影响信号传输。电源线和信号线要分开敷设，4-20mA、HART信号线不要与电机、电加热、变频器电缆长距离并行。干扰强的现场应使用屏蔽电缆，并做好单端接地。探头还需远离进料口、搅拌桨等，水平距离不小于1米，或采用倾斜10°-15°安装以规避液面波动干扰。

　　五、防爆安全：爆炸性环境不可逾越的红线

　　佛山炼油厂属于爆炸性环境，防爆要求必须严格遵守。任何在危险区安装、调试或维护的人员，都必须具备相应资质并接受专业培训。

　　防爆型式与认证：雷达液位计常见防爆型式包括本质安全型(Ex ia)、隔爆型(Ex d)、本安隔爆复合型(Ex d ia)，以及粉尘防爆。选型时必须确认仪表的防爆认证等级与所在危险区域划分(Zone 0/1/2)及气体组别完全匹配。

　　本安系统要求：本安型雷达液位计必须与经过防爆检验的安全栅配套使用，安全栅安装在安全区域一侧，用于限制进入危险区的能量。必须严格遵守仪表和控制图中规定的电子参数，确保本安回路总能量在安全限值以内。

　　隔爆与接线：对于隔爆安装，必须使用经过防爆认证的电缆密封接头或导线管进线装置，并确保其与电缆外径匹配、压紧密封，以维持壳体的防爆完整性。严禁带电开盖，所有护盖必须完全盖上并紧固。

　　接地与静电防护：防爆区域的仪表必须可靠接地，应采用截面积≥2.5mm²的专用接地导线，连接到现场专用接地网，接地电阻应≤4Ω。防爆场景下，设备应独立接地，不与大功率设备共用接地体。在非金属储罐上安装时，设备也应接地，防止静电电荷积聚。防爆型仪表的电流输出必须浮空输出，不能接地。部分仪表外壳含铝或非金属材料，清洁塑料表面时只能使用湿布，防止静电火花。

　　六、维护与操作安全

　　在进行任何检修前，必须断开电源。如果设备包含危险介质，需先清空并泄压，确保压力、温度等物理变量处于安全状态，并消除任何静电放电危险。

　　雷达液位计的安装与防爆安全是一项系统工程。安装上，核心在于选址避障、保持垂直、远离干扰;防爆上，关键在于认证匹配、系统合规、接地可靠、操作规范。严格遵循制造商手册和现场防爆规程，是保障人员与设备安全的基石。大禹电子提供现场技术指导与选型支持，如果您也有类似工况，欢迎联系我们。
