四川自贡市双龙桥片区污水管网水位、流量监测项目【大禹电子】

时间:2023-03-13  作者:丁伯超  浏览量:424

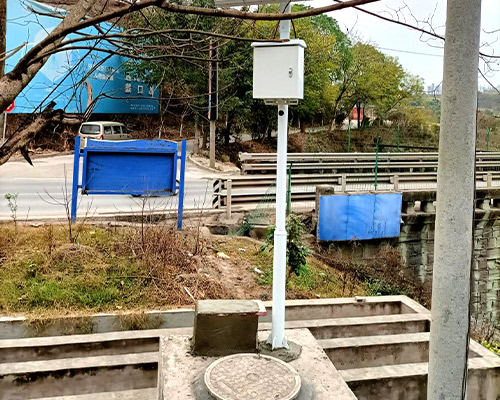

  项目概述:本项目为四川自贡市双龙桥片区污水管道排污量和窨井水位监测,选址在自贡市双龙桥片区双龙桥桥头道路两侧的两个窨井口,目的为当地污水处理厂片区接收污水计量和管理;数据通过RTU采集传输至业主指定平台,供业主方远程查看和管理。

超声波多普勒流量计

  产品选型:按照现场考察和业主需求,前端数据测量仪表选用超声波多普勒流量计和超声波IP68水位计,通过遥测终端RTU采集数据上传至业主指定平台,可查看:实时窨井口水位和管道内的实时水位、瞬时流量、累计流量、实时流速)。

超声波多普勒流量计

  供电:因现场无可用电源,选用太阳能供电系统为现场所有设备提供12V直流电源

设备名称

品牌

数量(套)

参数

超声波多普勒流量计

福州大禹电子科技有限公司

2

1、流速测量范围:0.03m/s~5.00m/s;

2、流速测量分辨率:1mm/s;

3、流速测量精度:测量流速的±1% ;

4、水深测量:0.02m~10.00m;分辨率:2mm 精度:±0.2%;

5、温度范围:0~60ºC;分辨率:0.1ºC;

6、流量范围:10升/秒~99999999立方米/小时;

7、供电:电池供电,12VDC;

8、输出信号(电池供电):RS485;RS485输出信号内容:流速、瞬时流量、累积流量、水位、温度。

超声波IP68水位计

福州大禹电子科技有限公司

2

宽电压供电:10VDC~28VDC

输出:RS485、4~20mA;

可配置,内置BLE蓝牙,可通过手机APP实现参数读取及配置

防护等级IP68

量程:0-15米;

整机功耗:≤50mA(不超过1W);

工作温度-20~60℃

贮存温度-40~80℃

工作压力1个标准大气压

采集终端(RTU)

福州大禹电子科技有限公司

2

采集数据:超声波IP68水位计测量出的水位和超声波多普勒流量计测量出的水位、瞬时流量、累计流量、实时流速

数据传输卡

移动或电信

2

4G 物联网卡数据卡(含36个月流量费)


超声波IP68水位计


立杆及太阳能供电


2

65AH蓄电池,100W太阳能液晶面板,太阳能智能控制器,3米立杆,地笼

仪表防水箱


2

内部集成:空开和浪涌保护器

传感器支架


2

需根据不同现场情况定制支架
