超声波换能器风速仪问题解密!信号向下竟因这个?【大禹电子】

时间:2024-05-17  作者:陈汀燕  浏览量:590

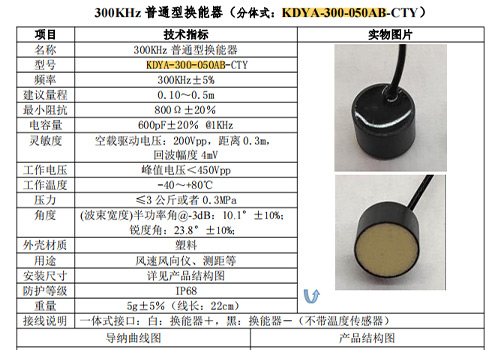

  有客户用我们超声波换能器做风速风向仪,换能器型号KDYA-300-050AB-CTY

超声波换能器

  接上换能器之后的发射电压是300VPP,每次发射5个脉冲。对射的两个换能器之间超声波走过的距离是11mm。

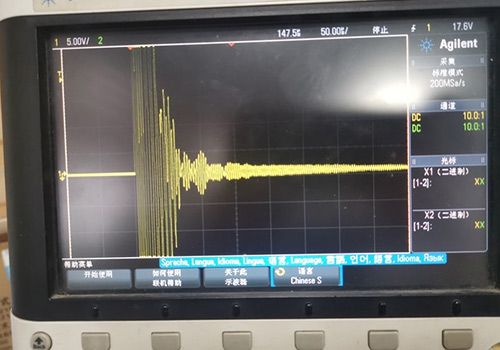

  客户:第一组换能器发射信号是这样(如下图)

超声波换能器

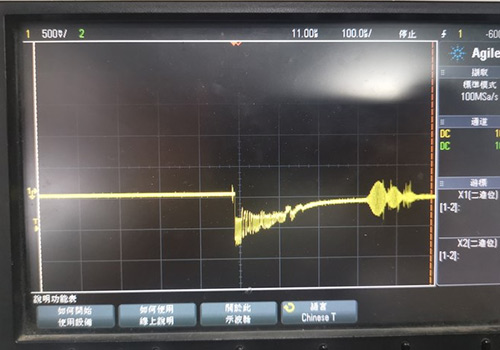

  第一组换能器接收信号是这样,如下图:

超声波换能器

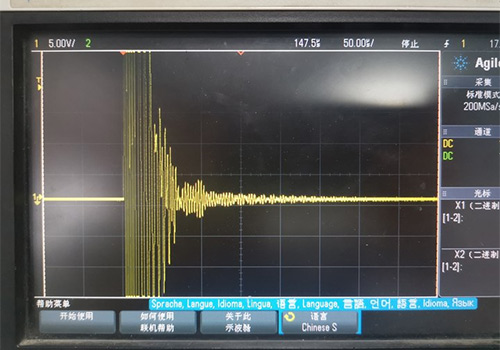

  第二组换能器发射信号是这样的(如下图)

超声波换能器

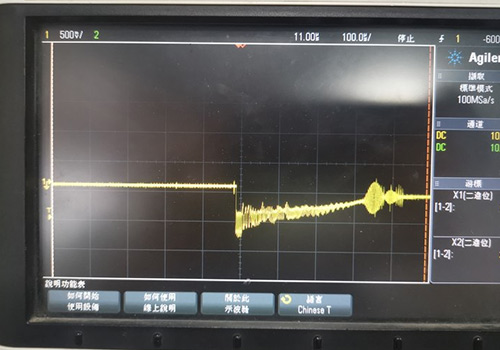

  第二组换能器现在的接收信号是这样的

超声波换能器

  客户的问题是:

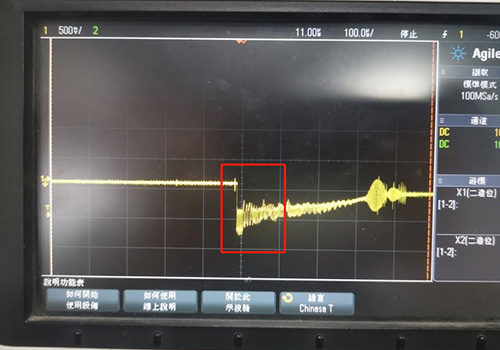

  1.为什么接收信号是向下的?

超声波换能器

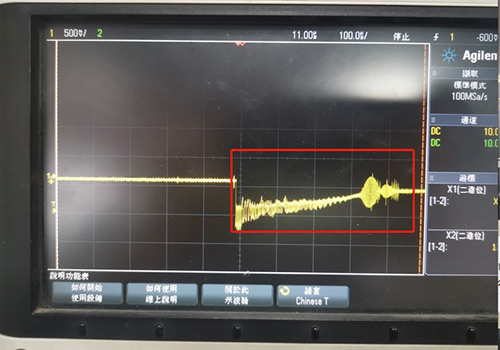

  2. 为啥收到这么多个脉冲串?

超声波换能器

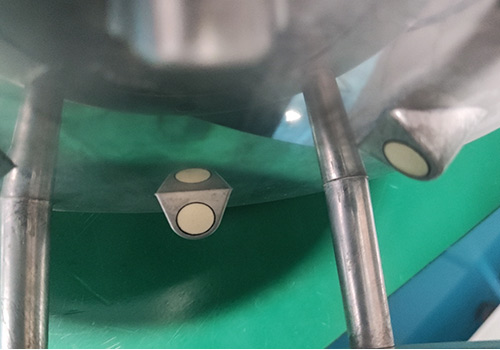

  3. 超声波风速风向上换能器是这样安装的

超声波换能器

  客户:为什么会出现这样的问题?如何解决?

  这主要是从壳体上传过来的干扰,可以从以下几个方面来解决:

  1. 换能器外面加橡胶套,单片厚度2mm,硬度50-60,要把整个换能器除了发射面都包裹起来。

  缺点:橡胶套有点软,生产时候塞到壳体内,容易不平整。

  2. 换能器外面做凹槽,加O型圈,O型圈一般需要直径0.5-0.6mm

  硬度50-70,换能器底部跟风速风向仪壳体接触的地方也要做凹槽放O型圈,或者不做凹槽,放平垫圈。

  缺点:

  多数超声波风速风向仪换能器外壳没有凹槽,都需要定做

  3. 通过修改电路。因为超声波从发射探头到空气中再到接收换能器的速度,比超声波从壳体到接收换能器的速度,要慢。

  因为对射的2个换能器之间的距离是固定的。所以就可以确定哪个是从空气中过来的超声波。把其他时间过来的超声波信号都过滤掉。

  能用电路或者软件解决的,才是“王者”。

  福州大禹电子从事超声波换能器研发定制16年,如果您有任何关于换能器的问题,欢迎联系我们,说不定我可以帮到您!
