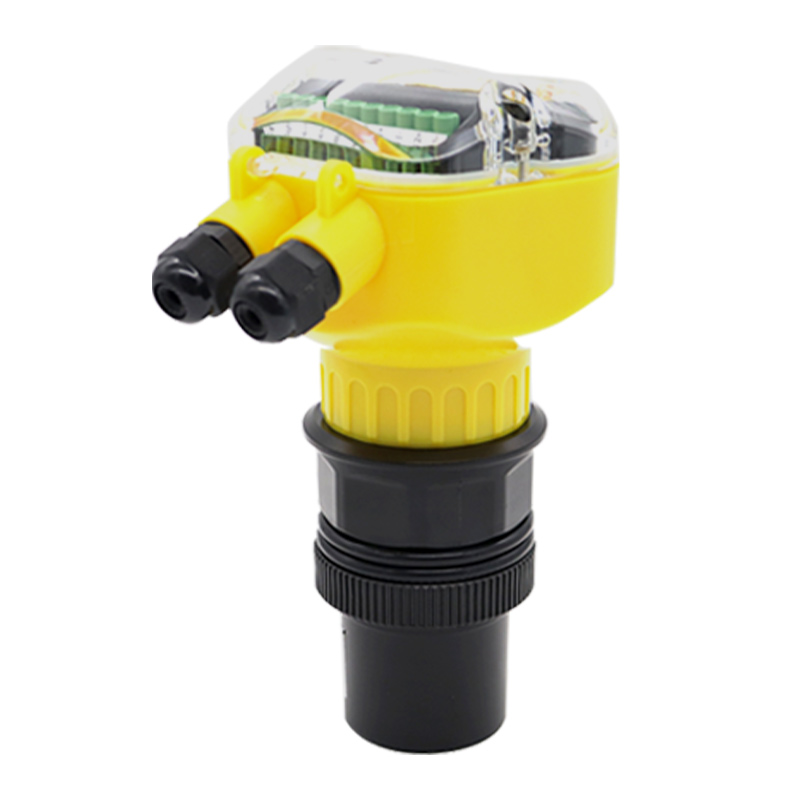

一体式超声波液位计

产品名称:一体式超声波液位计

功能:一体型

防护等级:IP67

应 用:各类工业、水利的液位测量

产品详情

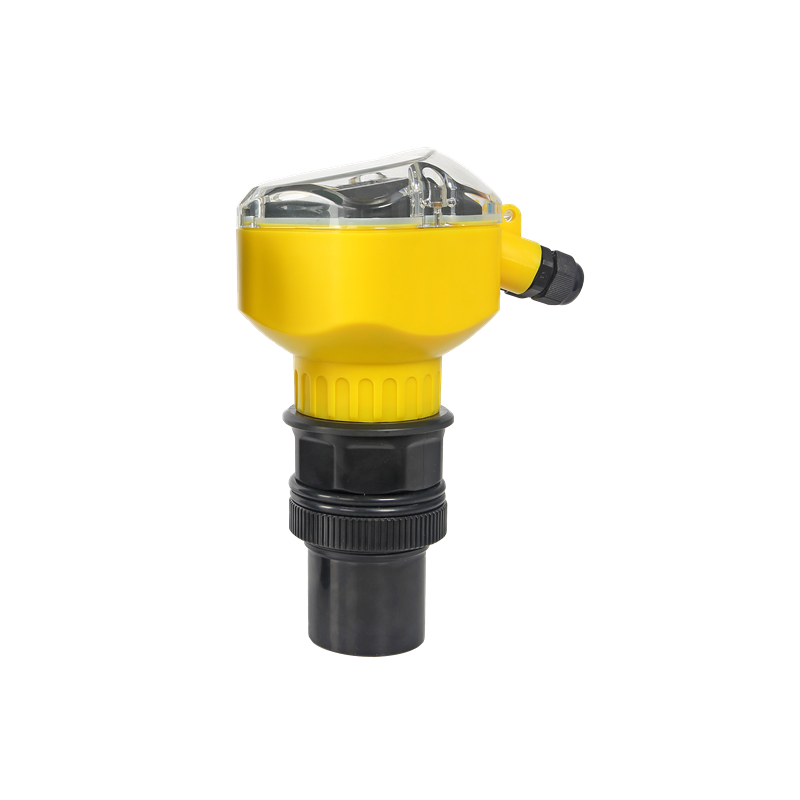

     一体式超声波液位计



测量原理

超声波物位计的工作原理是由换能器(探头)发出超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用

公式表示:S=CxT/2。

由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

特点

由于采用了先进的微处理器和独特的回波处理技术,超声波物位计可以应用于各种复杂工况。“回波曲线”功能使得仪表在多个回波的工况下,可正确地确认真实回波,获得准确的测量结果。

换能器内置温度传感器,可实现测量值的温度补偿。

超声波换能器采用声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量。

说明: http://image0.chunsuns.com/site501/upload/album/20181017/2018101716291152189472.jpg

仪表概况

应 用:各类工业、水利的液位测量

供电电压:12VDC,24VDC,220VAC±10%

测量范围:2米;5米,10米,15米,20米,25米,30米,35米,40米,45米,50米

过程连接:根据量程确定

主机外壳材料:ABS、PC

传感器外壳材料:ABS、PVDF、PTFE

过程温度:-25~+60℃

过程压力:0~3bar

线 制:四线制;

模拟信号输出:4-20mA;

数字信号输出:RS232或者RS485;

控制输出:2路继电器

防护等级:IP67

测量准确度:0.5%

显 示:LCD显示

传感器到主机电缆长度:无

一、产品简介

超声波物位计(测量料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求,是我们公司经过多年努力开发,拥有完全自主产权的新一代超声波物位计。

二 、调试

由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况,比如:测量范围、零点、满程和现场工况等等。

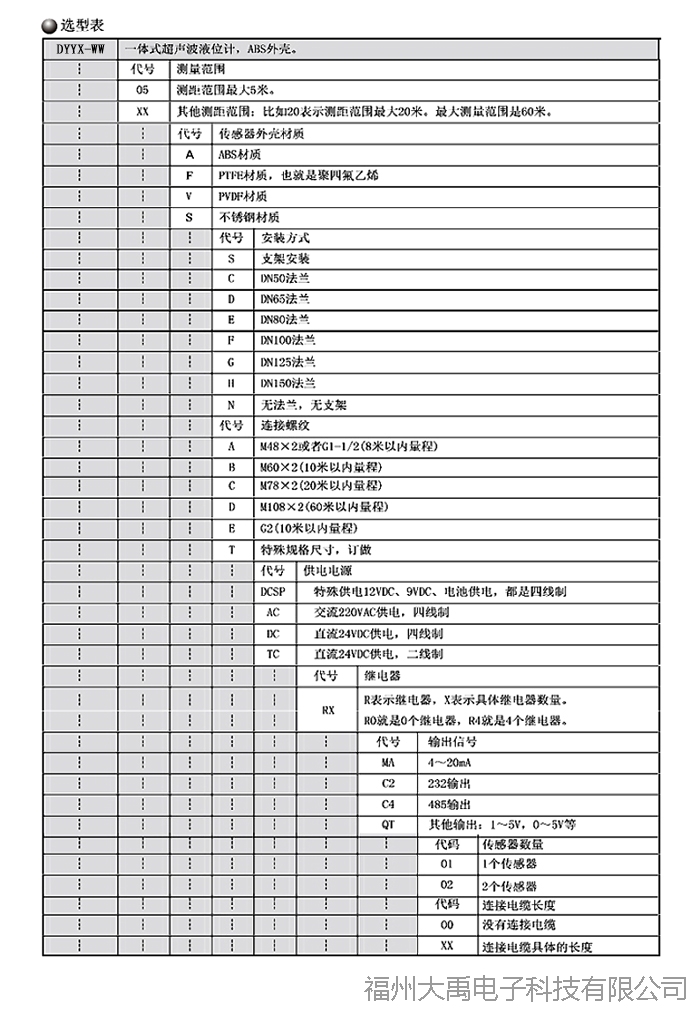

三、主要技术指标



一体型



5米、10米、15米、20米、30、40米50米、60米

5米、10米、15米、20米、30米、40米5060、70

测量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm0.1%(取大者)

3mm0.1%(取大者)



中文液晶显示

中文液晶显示

模拟输出

4线制420mA/510Ω负载

2线制420mA/250Ω负载

420mA/510Ω负载

继电器



可选配2AC 250V/   8ADC 30V/ 5A  状态可编程

(可选配)单通道为2组,双通道是4AC 250V/ 8ADC 30V/ 5A    状态可编程



标配24VDC

可选 220V AC+15%  50Hz

标配220V AC+15%    50Hz

可选24VDC 120mA

定做12VDC或电池供电

环境温度

显示仪表-20+60℃,

探头-20+80

显示仪表-20+60

探头-20+80



可选485,232通信(厂家协议)

可选485,232通信(厂家协议)

防护等级

显示仪表IP65,探头IP68

显示仪表IP65,探头IP68

探头电缆

可达100米,标配10

探头安装

根据量程和探头的选型

根据量程和探头的选型



产品功耗

分体式用24V电源供电,不带继电器功耗是100mA,带一个继电器是要120mA,2路继电器145mA,3路继电器要170mA,4路继电器要190mA.

具体功率如下:

无继电器是24×100mA=2.4W;

1路继电器是24×120mA=2.9W;

2路继电器是24×145mA=3.5W;

3路继电器是24×170mA=4.1W;

4路继电器是24×190mA=4.6W;

产品功耗

一体式四线制用24V电源供电,不带继电器功耗是80mA,带一个继电器是要105mA,2路继电器130mA,

具体功率如下:

无继电器是24×80mA=1.9W;

1路继电器是24×105mA=2.5W;2路继电器是24×145mA=3.1W;

产品功耗

一体式二线制用24V电源供电,不能带继电器,功耗是30mA。

具体功率如下:

无继电器是24×30mA=0.72W;

备注:本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头

四、安装指南

4.1物位计安装尺寸

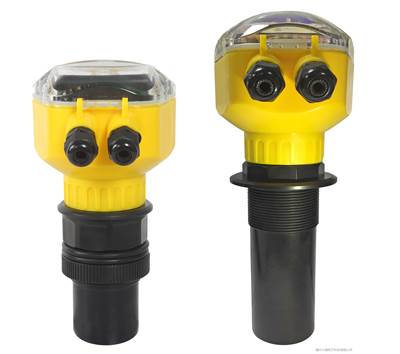

(1)一体式超声波物位计增强型

说明: https://img.alicdn.com/imgextra/i3/3033603278/TB2piyFwv5TBuNjSspcXXbnGFXa_!!3033603278.jpg

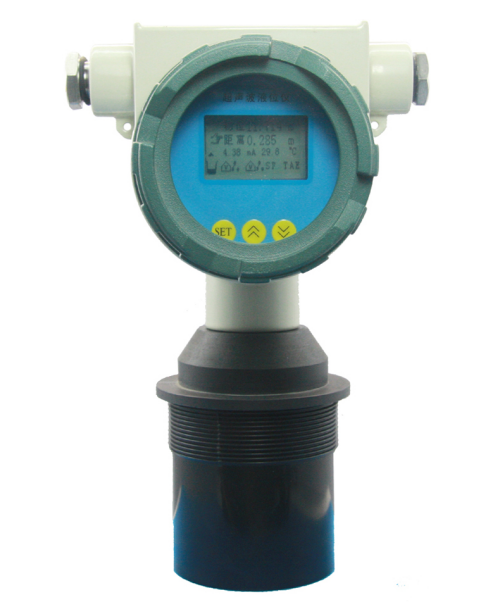

(2)一体式超声波物位计防爆型:

说明: https://img.alicdn.com/imgextra/i3/3033603278/O1CN011a5MlyRHGi521GE_!!3033603278.png

4.2安装指南

4.2.1理解专业术语

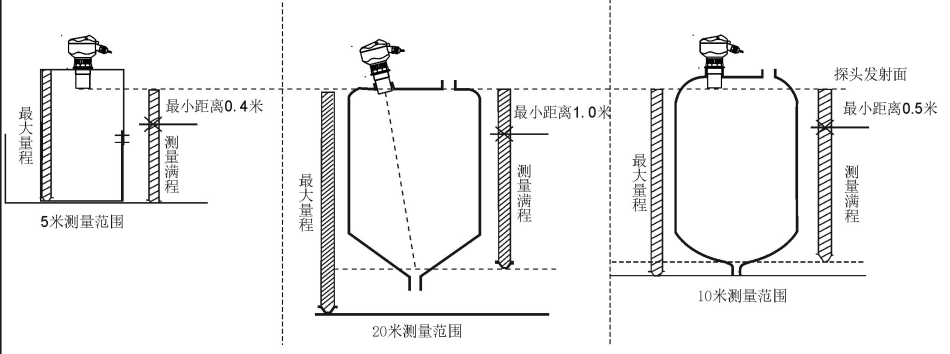

①量程:在进行仪表选型的时候,量程的含义是很重要的,请看下面的示意图。



说明: https://img.alicdn.com/imgextra/i4/3033603278/O1CN011a5MlyN0getu4Pz_!!3033603278.png

②发射角和虚假回波

超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

例如:在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。

★尽量使传感器的轴线垂直于介质表面,并且避免在发射角内有任何其他物体。如:管道和支架等。

4.2.2测量范围选择

 测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表,你可以选择出你所需要的测量范围是几米。

液体表面

衰减的倍数

衰减的百分比

加大量程倍数

平稳

0dB

0%

无需加大

波纹

5...10dB

5067%

1倍量程

大波动(比如有搅拌叶片)

10...20dB

90%

3倍量程



固体物料表面

衰减的倍数

衰减的百分比

加大量程倍数

坚硬,粗糙(比如颗粒状橡胶)

40dB

99%

10倍量程

柔软(比如煤粉、水泥、粉煤灰)

40...60dB

9999.9%

不建议使用


有粉尘

衰减的倍数

衰减的百分比

加大量程倍数

没有

0dB

0%

无需加大

少量

5dB

50%

1倍量程

大量

5...20dB

5090%

3倍量程



有加料

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...40dB

6799%

3倍量程



有雾气

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...20dB

6790%

3倍量程



有蒸汽

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...20dB

6790%

3倍量程



探头和介质表面温差

衰减的倍数

衰减的百分比

加大量程倍数

≤20

0dB

0%

无需加大

≤40

5...10dB

5067%

1倍量程

≤80

10...20dB

6790%

3倍量程

信号衰减计算方式,如果是现场有多种情况,就要把这几种情况都累加起来来计算信号衰减的量。

·有少量加料                   5...10dB

·有少量蒸汽                   5...20dB

·探头和介质表面温差≤40℃     5...10dB

  合计                         最小15dB,最大40dB。

在这种情况下,如果实际最大测量范围是5米,那么需要选用50米量程的超声波液位计来的量。

4.2.5测量液体

4.2.5.1平顶罐

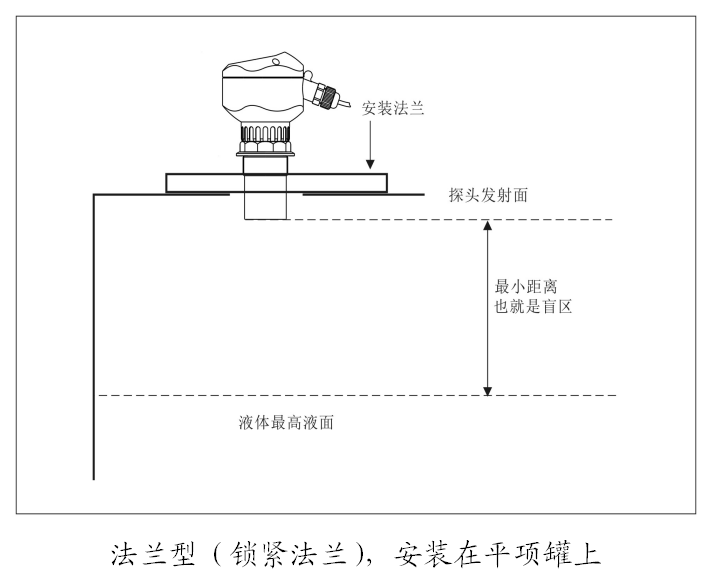

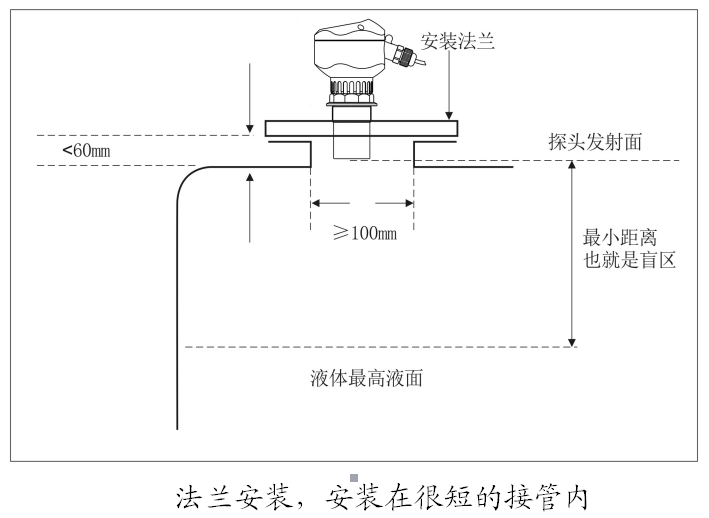

平顶罐一般都有一个很短的接管,接管的基准面是法兰的下底面,在接管长度≤60mm,接管内径≥100mm,接管内壁平整无毛刺、凸起物的前提下,安装后探头的发射面低于法兰的下底面3cm就可以测量。

说明: https://img.alicdn.com/imgextra/i3/3033603278/O1CN011a5MlwMKsSyHKDF_!!3033603278.png

最理想的安装是直接将仪表安装在平顶容器上,不使用接管,容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。

说明: https://img.alicdn.com/imgextra/i4/3033603278/O1CN011a5MlwMUkQp8Nay_!!3033603278.png

4.2.5.2拱形罐顶

对于拱形罐,仪表最好不要安装在罐顶中央,而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲,拱形罐顶就好像是一个凸透镜,如果探头安装在凸透镜的焦点上,那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。

说明: https://img.alicdn.com/imgextra/i3/3033603278/O1CN011a5MlwMKsSyHKDF_!!3033603278.png

在大多数的拱形罐顶上,接管加上法兰的长度有150-180mm长度,而超声波物位计的探头螺纹以下都没有这么长的(可以向我公司定制 加长型探头,以使探头发射面低于接管底部)。

说明: http://image0.chunsuns.com/site501/upload/album/20180620/2018062015335076630625.jpg

说明: http://image0.chunsuns.com/site501/upload/album/20181025/2018102510573566567376.jpg



说明: http://image0.chunsuns.com/site501/upload/album/20170802/2017080212013777228847.jpg
